Малые трехлинейные клапаны

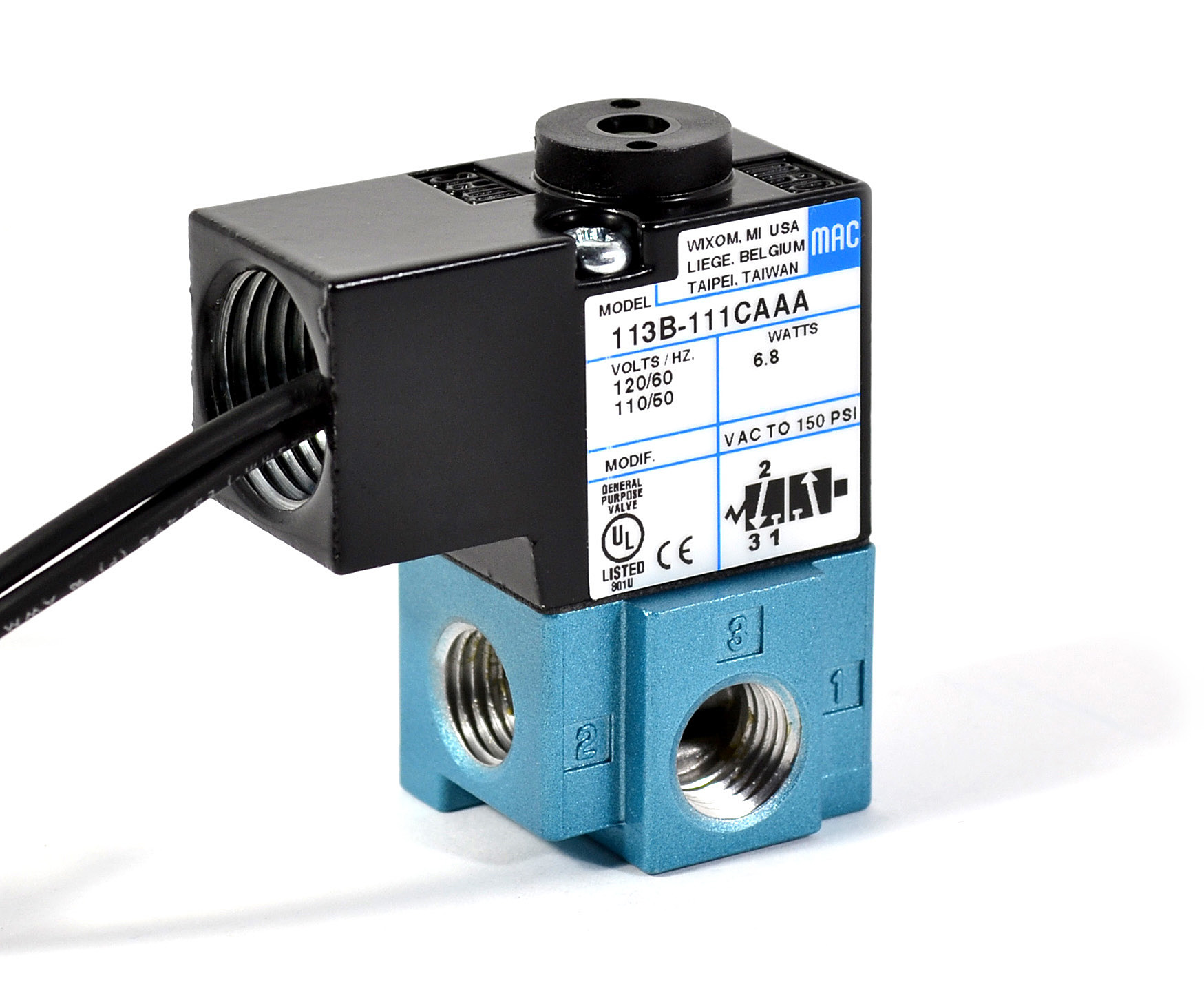

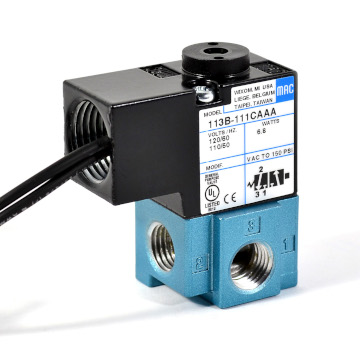

Серия 100

В серии MAC 100 представлены трехходовые тарельчатые электромагнитные клапаны прямого действия.

Клапаны этой серии отличаются коротким ходом, сбалансированным диском (тарелкой) и мощной возвратной пружиной. Это обеспечивает высокое усилие смещения диска, короткое время отклика, стабильное переключение и длительный срок службы.

Конструкция клапана обусловливает универсальность его применения. Клапан может быть сконфигурирован как 3‑ходовой или 2‑ходовой, нормально закрытый или нормально открытый. Он может применяться в вакуумных установках, а также в качестве перенаправляющего или селекторного устройства.

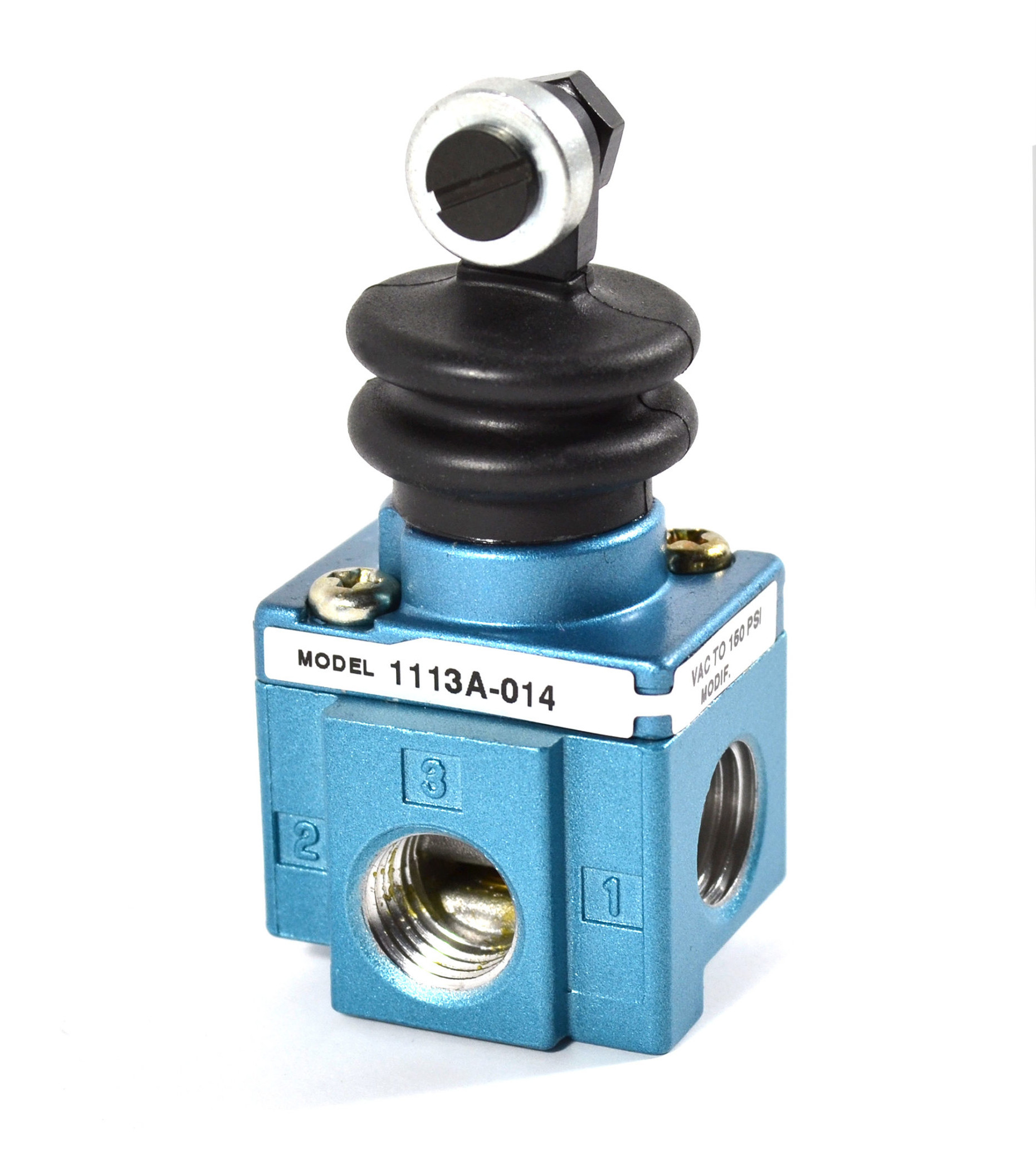

Серия 1100

В серии MAC 1100 представлены трехходовые клапаны с механическим управлением. Это может быть ручное управление (от рычагов и кнопок до кулачков), а также версии с дистанционным пневматическим управлением.

Клапаны этой серии отличаются коротким ходом, высокой пропускной способностью и мощной возвратной пружиной.

Конструкция клапана обусловливает универсальность его применения. Клапан может быть сконфигурирован как 3‑ходовой или 2‑ходовой, нормально закрытый или нормально открытый. Он может применяться в вакуумных установках, а также в качестве перенаправляющего или селекторного устройства.

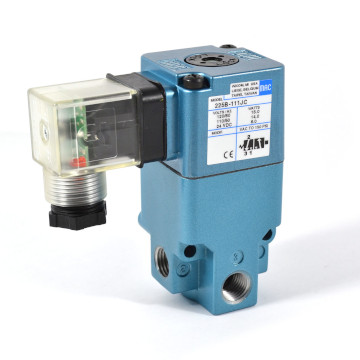

Серия 200

В серии MAC 200 представлены трехходовые тарельчатые электромагнитные клапаны прямого действия.

Клапаны этой серии отличаются коротким ходом, сбалансированным диском (тарелкой) и мощной возвратной пружиной. Это обеспечивает высокое усилие смещения диска, короткое время отклика, стабильное переключение и длительный срок службы.

Клапаны серии MAC 200 имеют взрывозащищенное исполнение и могут использоваться в опасных зонах: класс I, группы B, C и D (NEMA 7) и класс II, группы E, F и G (NEMA 9)

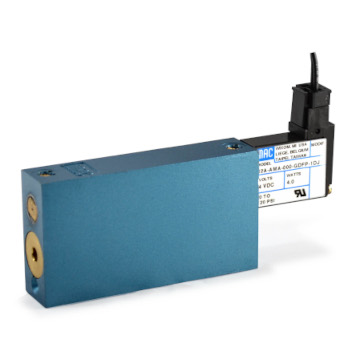

Серия 32

В серии MAC 32 представлены трехходовые золотниковые клапаны диаметром 10 мм с электромагнитным управлением и уникальным встроенным 4-позиционным регулятором.

В короткоходном соленоиде используется овальный якорь, обеспечивающий максимальное усилие смещения на небольшой площади. 4-позиционный регулятор поддерживает низкое минимальное рабочее давление и минимальное сопротивление переключению.

Сбалансированная конструкция регулятора обеспечивает стабильно высокое усилие переключения и повторяемое время срабатывания независимо от колебаний давления на входе.

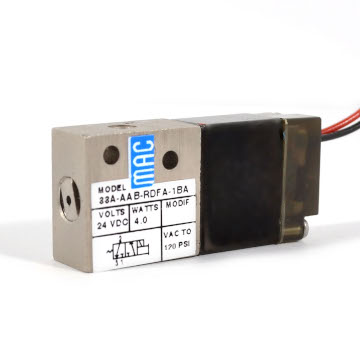

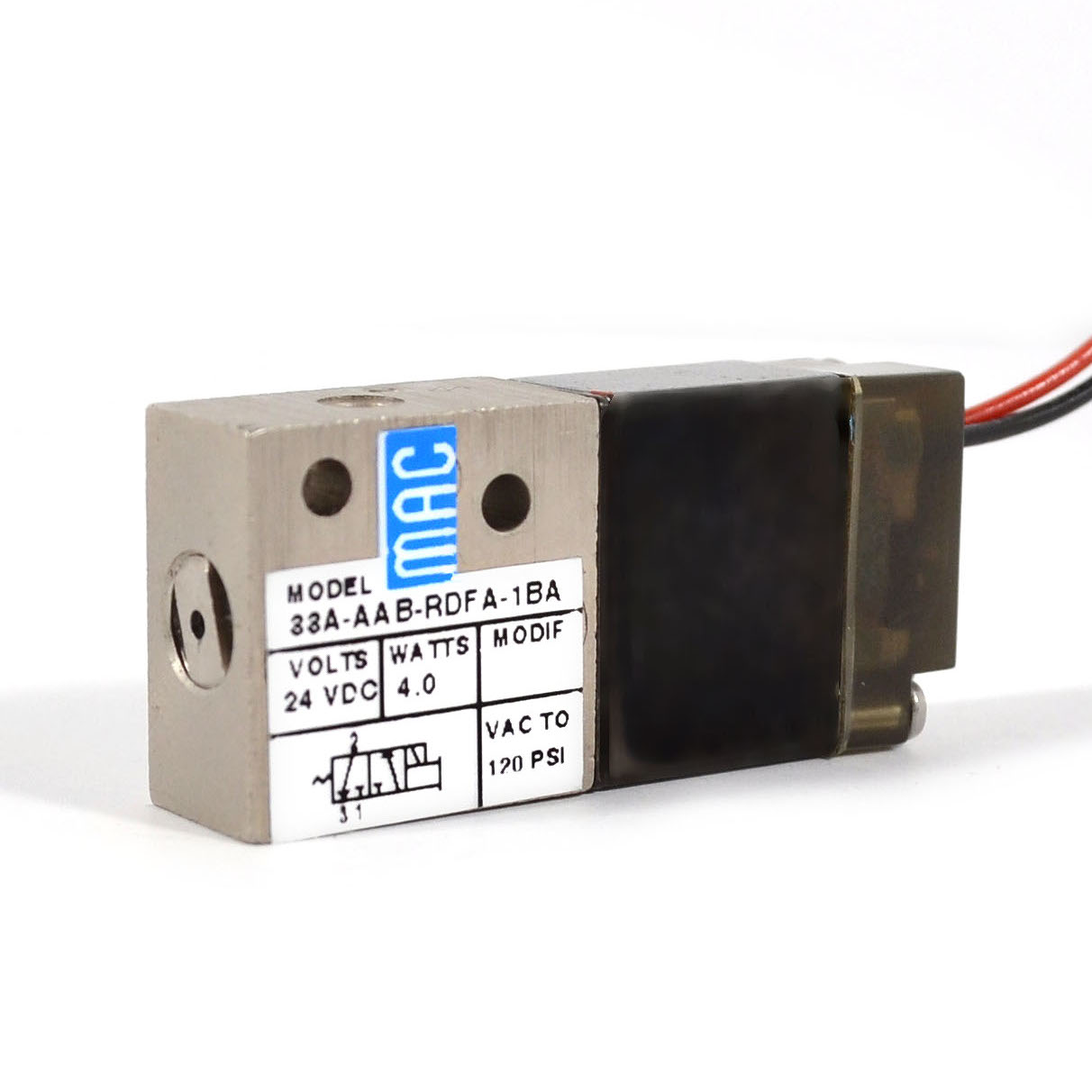

Серия 33

В серии MAC 33 представлены трехходовые тарельчатые электромагнитные клапаны диаметром 8 мм прямого действия. Трехходовые клапаны такого размера с прямым приводом и таким высоким расходом является уникальным запатентованным решением MAC.

Соленоид имеет овальную форму якоря, сбалансированную тарельчатую головку и мощную возвратную пружину. Эти особенности обеспечивают большое усилие переключения, быстрое и стабильное время отклика, высокую производительность в компактном корпусе и длительный срок службы

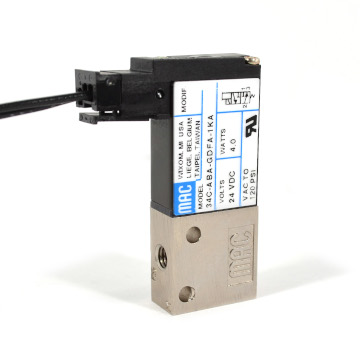

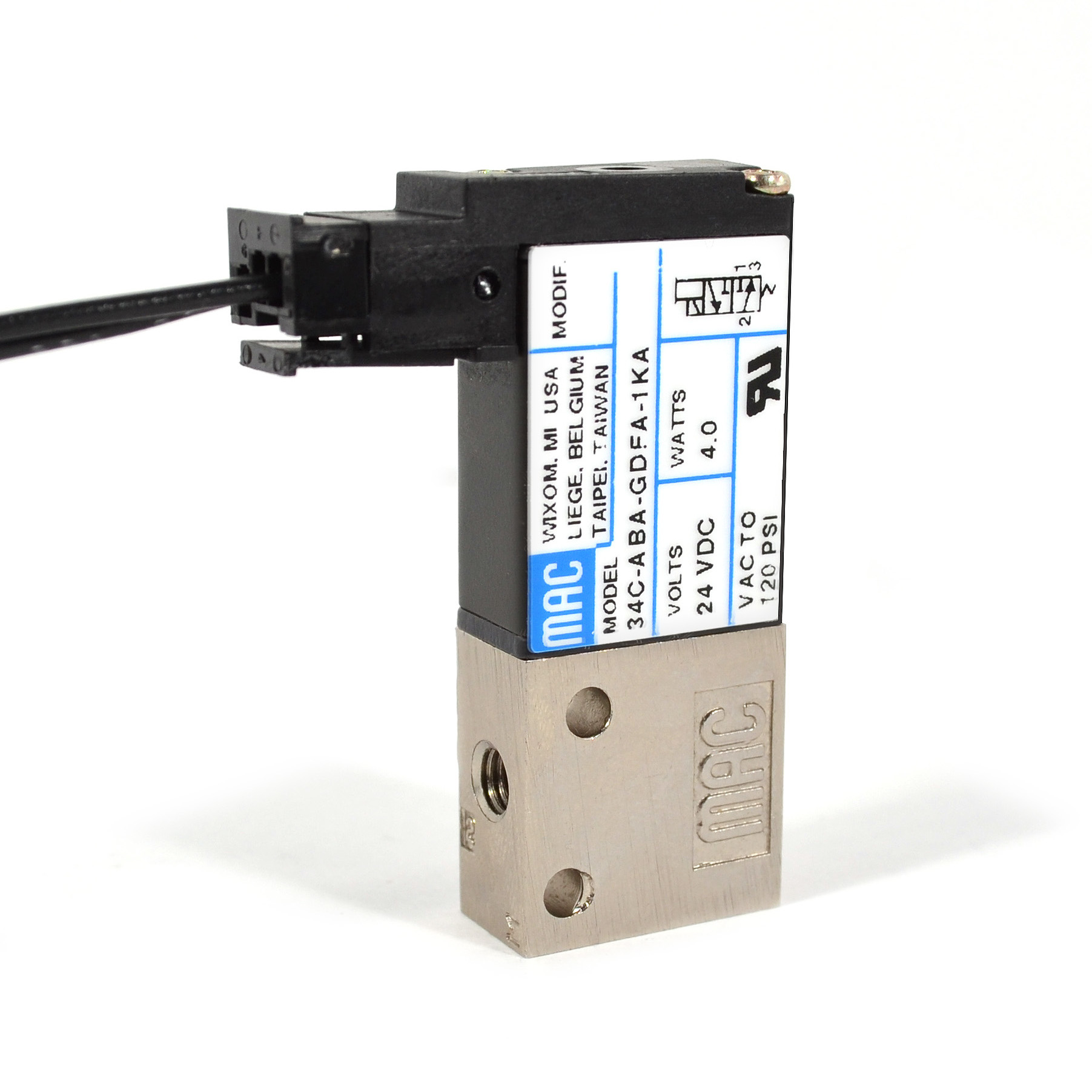

Серия 34

В серии MAC 34 представлены трехходовые тарельчатые электромагнитные клапаны диаметром 10 мм прямого действия. Трехходовые клапаны такого размера с прямым приводом и таким высоким расходом является уникальным запатентованным решением MAC.

Соленоид имеет овальную форму якоря, сбалансированную тарельчатую головку и мощную возвратную пружину. Эти особенности обеспечивают большое усилие переключения, быстрое и стабильное время отклика, высокую производительность в компактном корпусе и длительный срок службы.

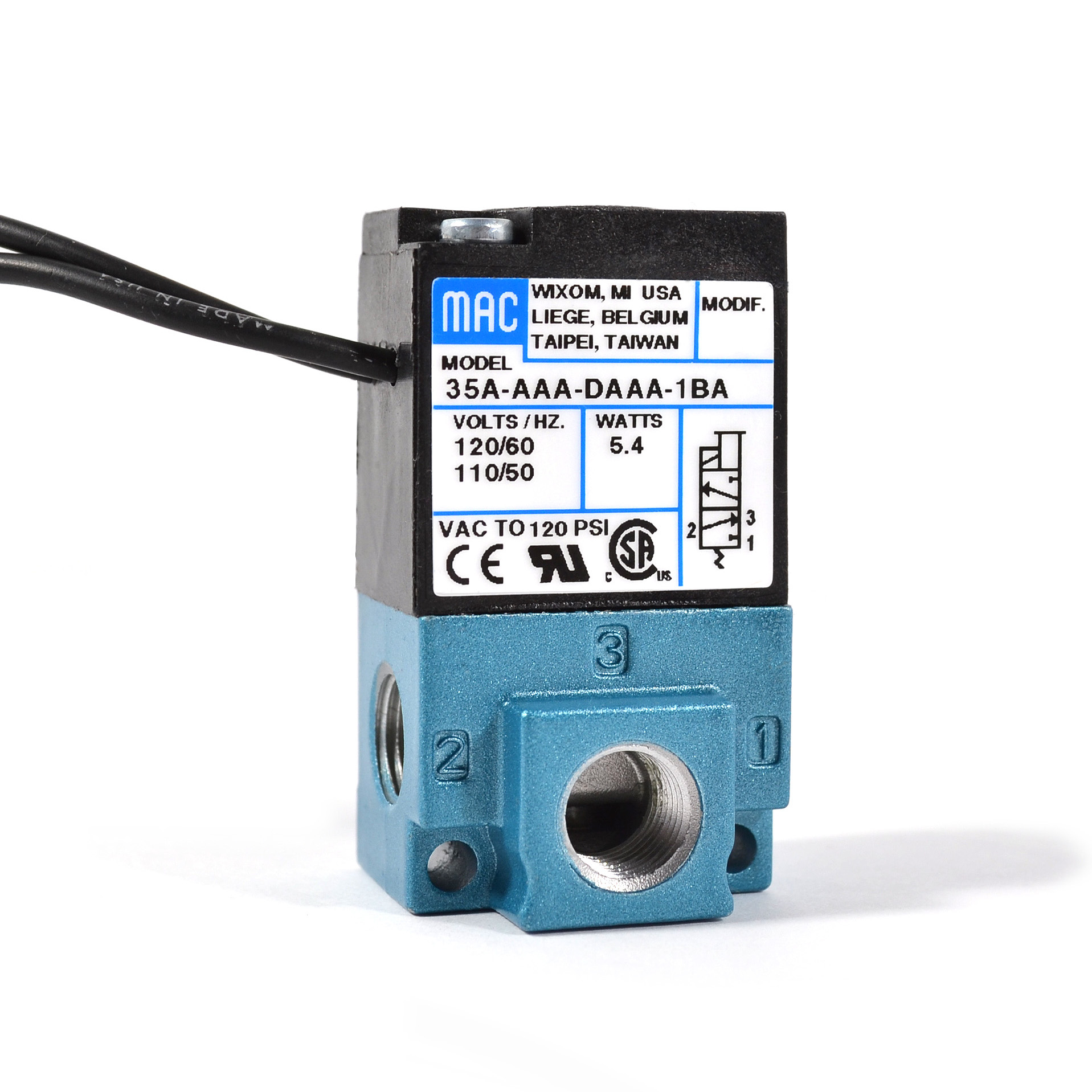

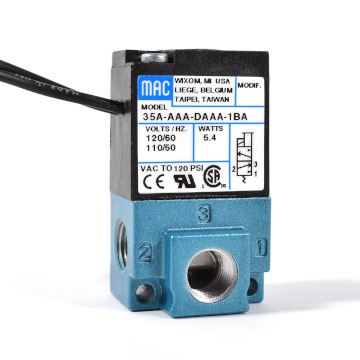

Серия 35

В серии MAC 35 представлены трехходовые тарельчатые электромагнитные клапаны прямого действия.

Клапаны этой серии отличаются коротким ходом, сбалансированной тарельчатой заслонкой и мощной возвратной пружиной. Эти характеристики обеспечивают высокое усилие переключения, быстрое и стабильное время срабатывания и длительный срок службы.

Конструкция клапана обусловливает универсальность его применения. Клапан может быть сконфигурирован как 3‑ходовой или 2‑ходовой, нормально закрытый или нормально открытый. Он может применяться в вакуумных установках, а также в качестве перенаправляющего или селекторного устройства.

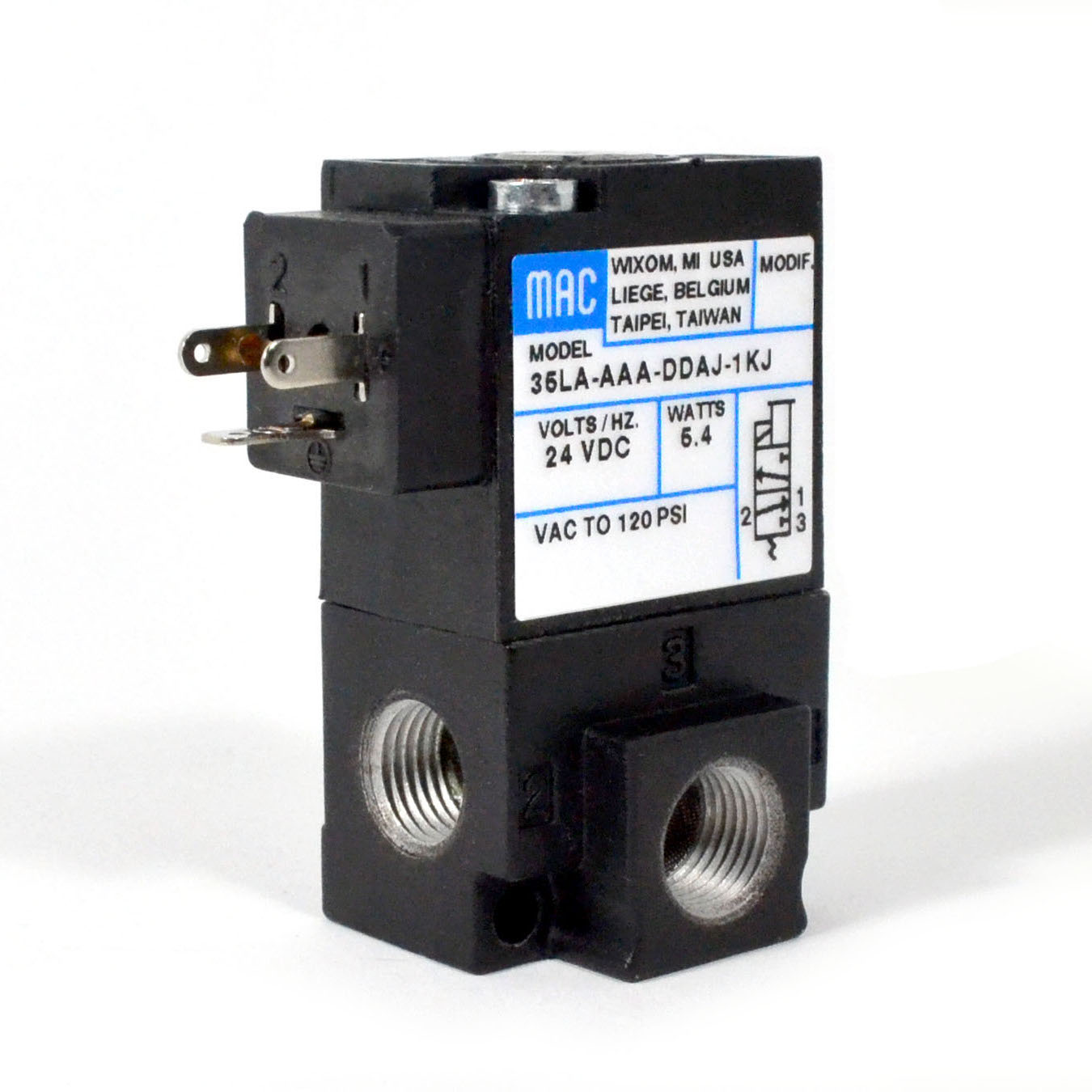

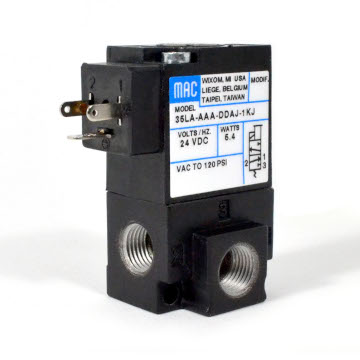

Серия 35L

В серии MAC 35L представлены трехходовые тарельчатые электромагнитные клапаны прямого действия, оснащенные запатентованной технологией Bullet™. Bullet™ – это уникальная гибридная система, в которой используется «подъемный» соленоид (обозначаемый буквой «L» в обозначении 35L) со встроенным якорем и сбалансированной тарелкой.

Конструкция соленоида отличается меньшим количеством деталей и меньшим количеством точек износа, чем у стандартных соленоидов серии MAC 35. Соленоид изолирован от загрязняющих веществ, поступающих из воздуха. Его сбалансированная конструкция обеспечивает более равномерное усилие сдвига и повторяемое время срабатывания независимо от колебаний давления на входе.

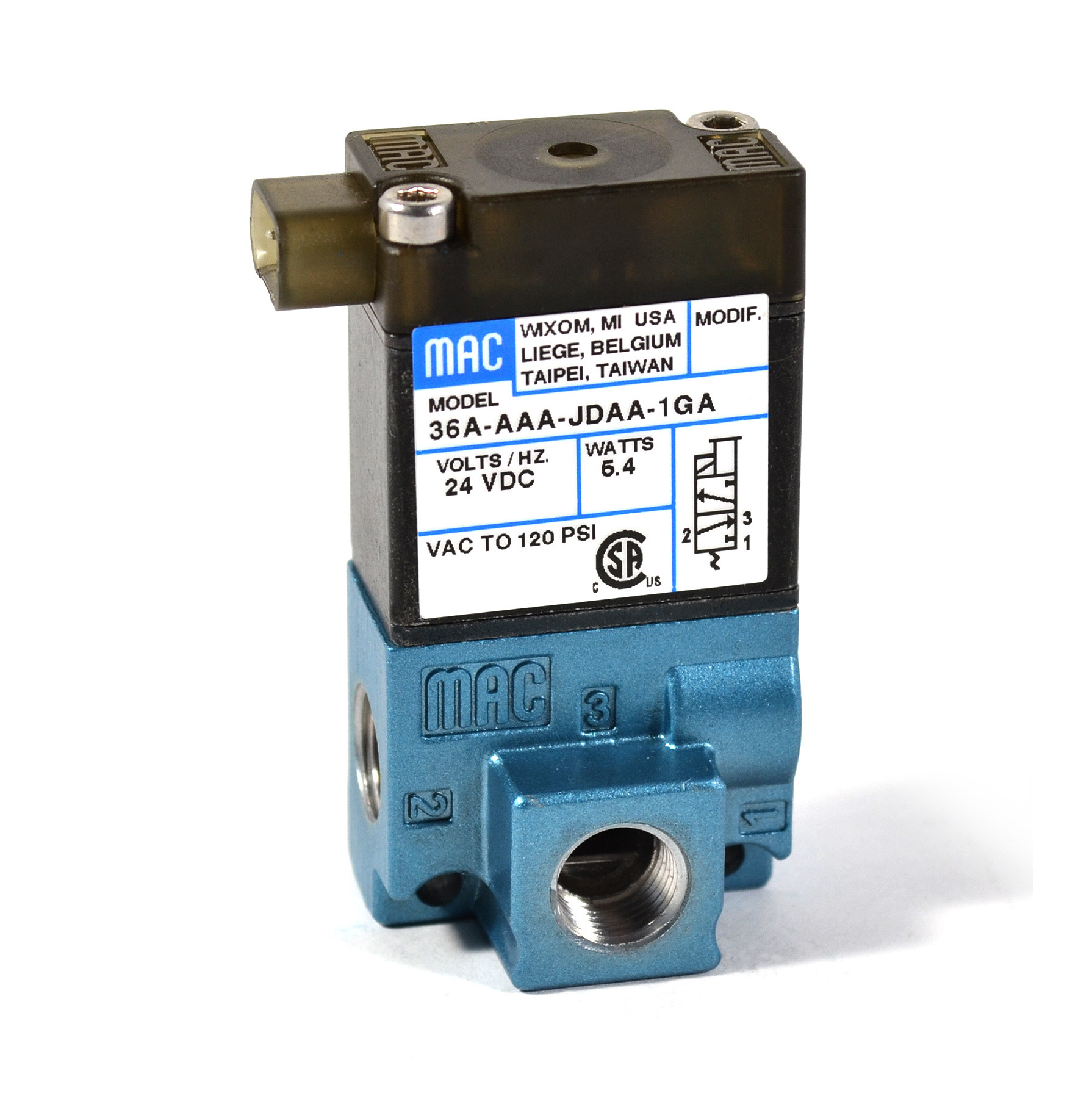

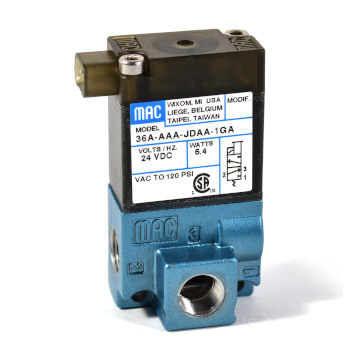

Серия 36

В серии MAC 36 представлены трехходовые тарельчатые электромагнитные клапаны прямого действия c повышенной пропускной способностью.

Они оснащены короткоходным соленоидом с овальным якорем, сбалансированной тарельчатой заслонкой и мощной возвратной пружиной. Эти характеристики обеспечивают высокое усилие переключения, быстрое и стабильное время отклика, высокую производительность в компактном корпусе и длительный срок службы.

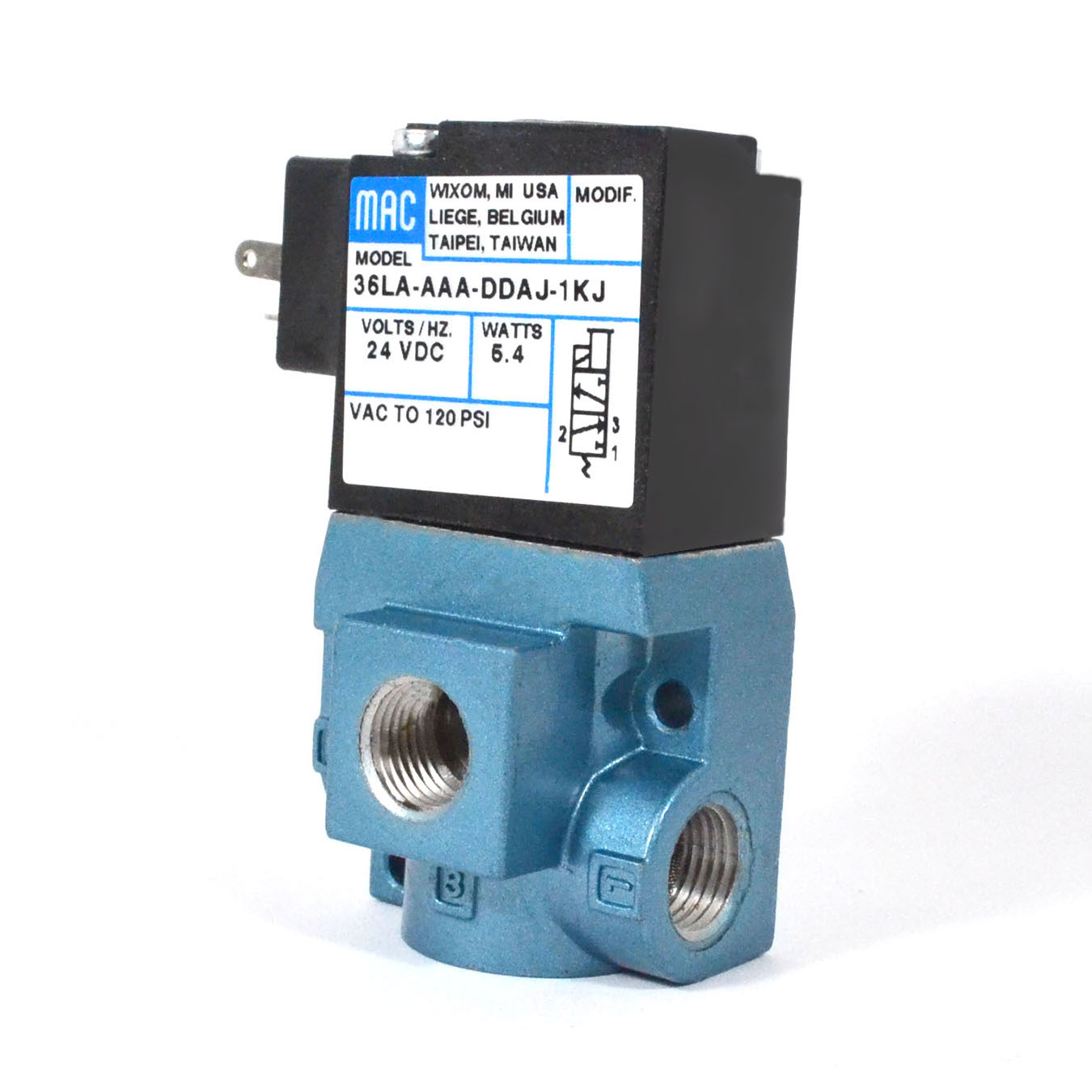

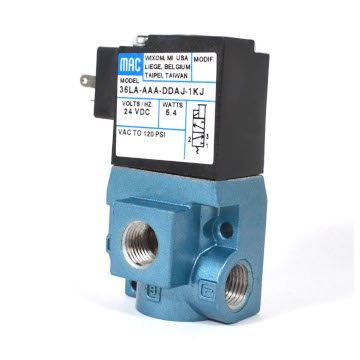

Серия 36L

В серии MAC 36L представлены трехходовые тарельчатые электромагнитные клапаны прямого действия, оснащенные запатентованной технологией Bullet™. Bullet™ – это уникальная гибридная система, в которой используется «подъемный» соленоид (обозначаемый буквой «L» в обозначении 36L) со встроенным якорем и сбалансированной тарелкой.

Изменив стандартную конструкцию толкающего соленоида серии 36 на подъемную, мы увеличили срок службы и ресурс срабатываний клапана. Все это сделало продукцию серии MAC 36L лидерами на рынке.

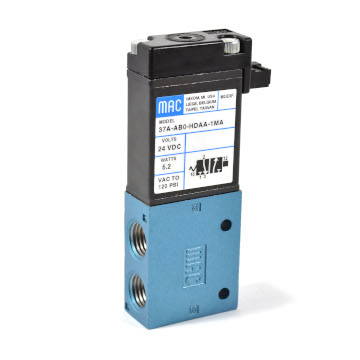

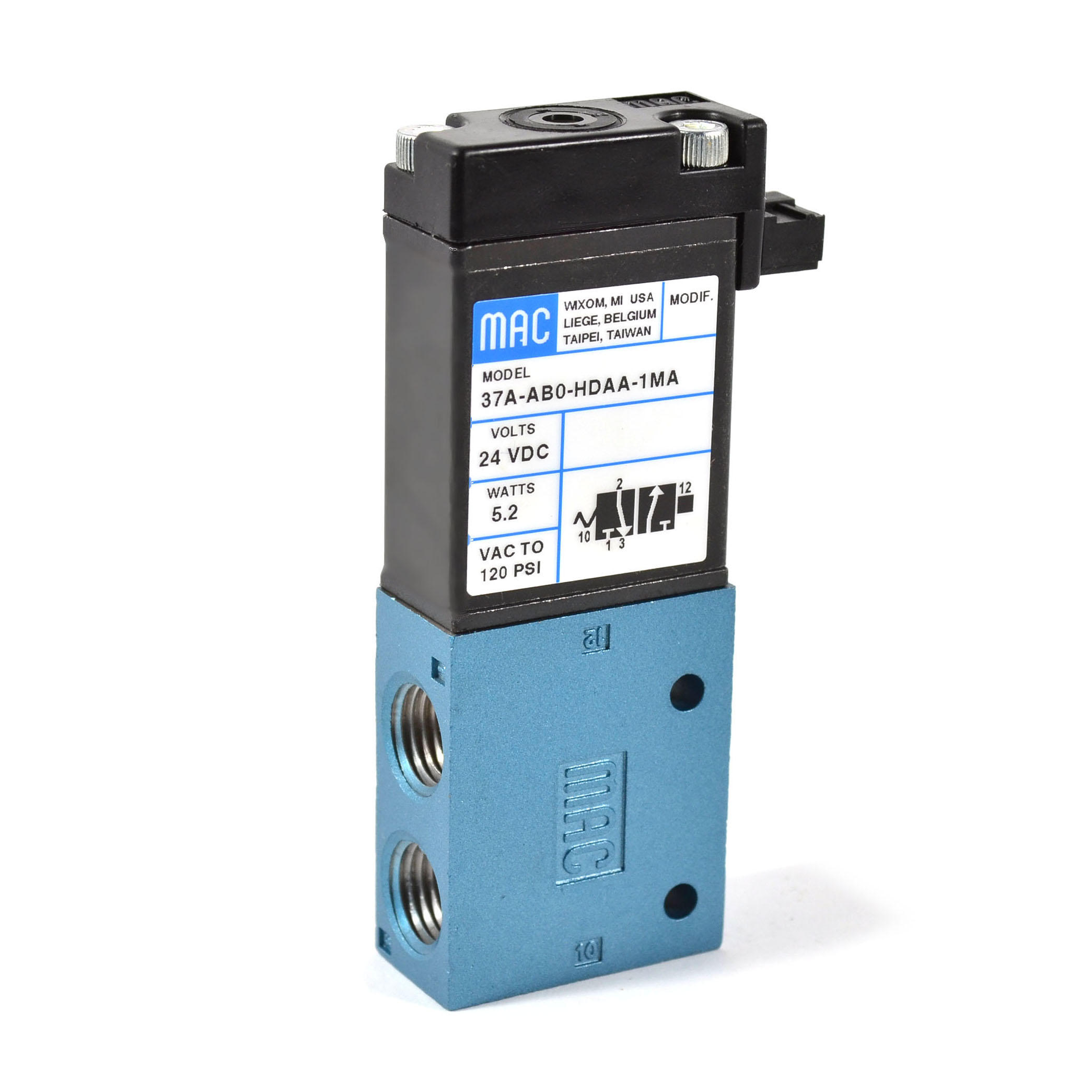

Серия 37

В серии MAC 37 представлены трехходовые тарельчатые электромагнитные клапаны прямого действия c повышенной пропускной способностью.

Они оснащены короткоходным соленоидом с овальным якорем, сбалансированной тарельчатой заслонкой и мощной возвратной пружиной. Эти характеристики обеспечивают высокое усилие переключения, быстрое и стабильное время отклика, высокую производительность в компактном корпусе и длительный срок службы.

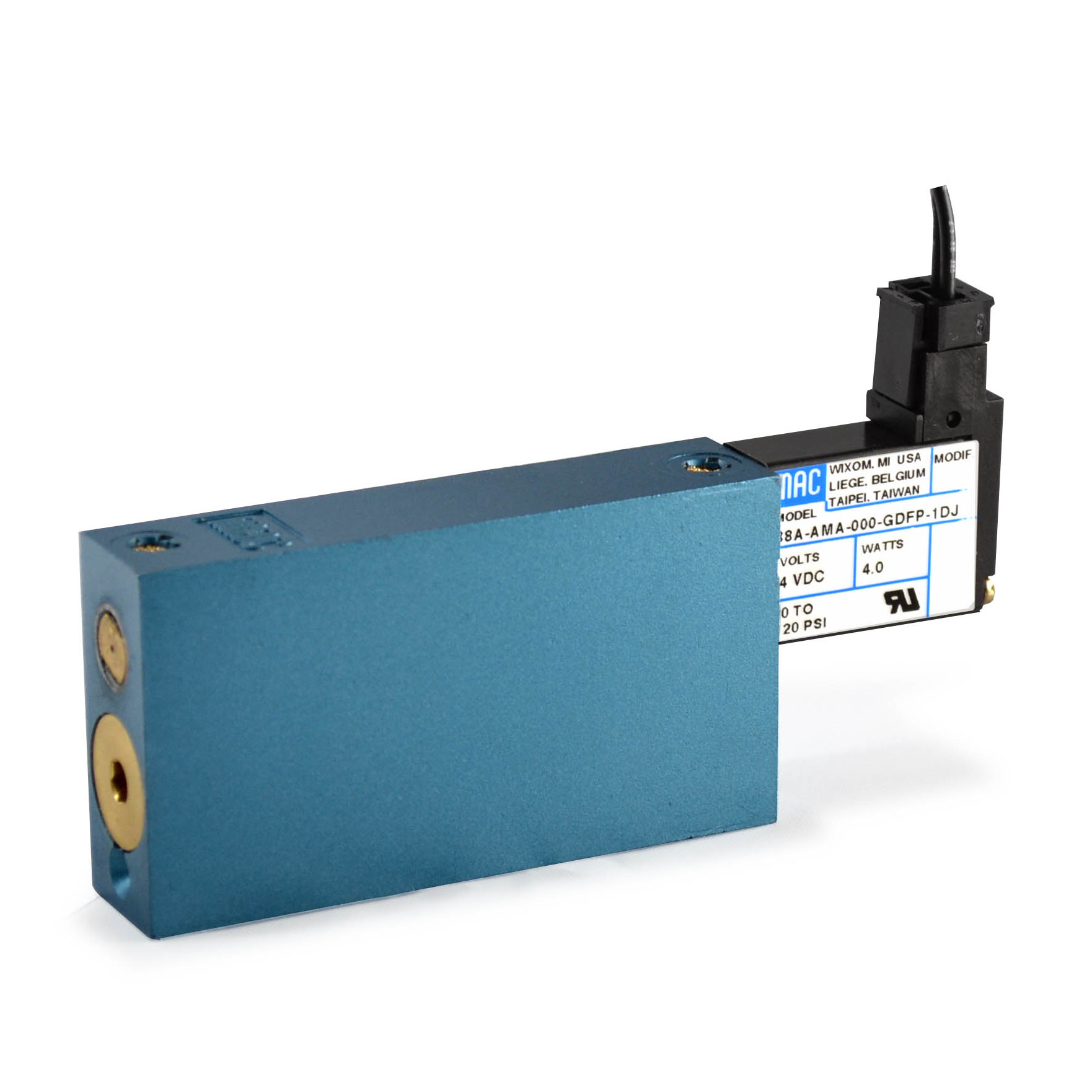

Серия 38

В серии MAC 38 представлены трехходовые золотниковые клапаны диаметром 16 мм с электромагнитным управлением и уникальным встроенным 4-позиционным регулятором.
Клапаны серии MAC 38 обладают повышенной пропускной способностью.

В короткоходном соленоиде используется овальный якорь, обеспечивающий максимальное усилие смещения на небольшой площади. 4-позиционный регулятор поддерживает низкое минимальное рабочее давление и минимальное сопротивление переключению.

Сбалансированная конструкция регулятора обеспечивает стабильно высокое усилие переключения и повторяемое время срабатывания независимо от колебаний давления на входе.

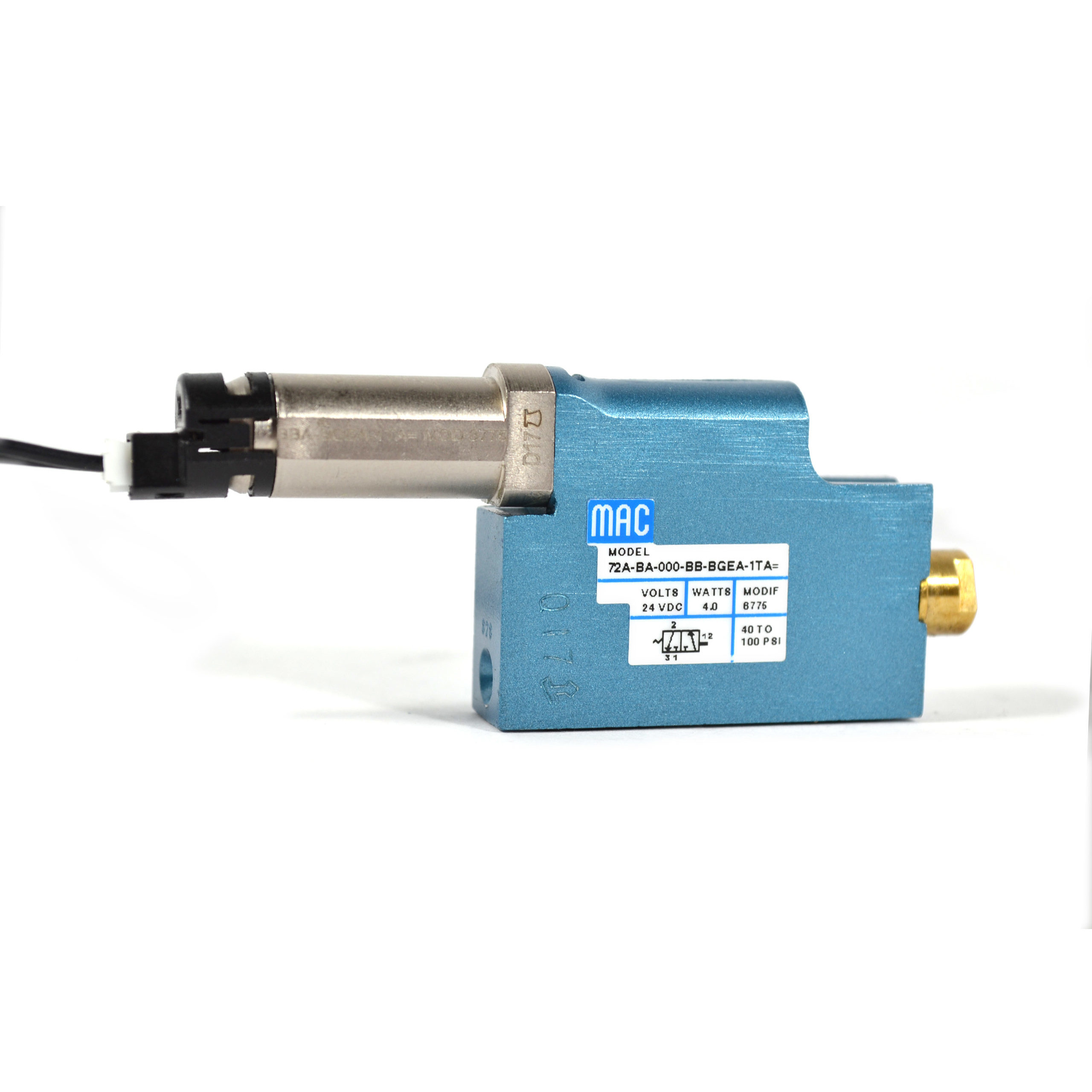

Серия 72

Клапан серии MAC 72 представляет собой трехходовой сбалансированный тарельчатый клапан P.O.P. (управляемый пилотом), работающий по технологии Bullet Valve^®, патенты на которую еще не получены. В Bullet Valve^® используется «подъемная» электромагнитная технология. Такая конфигурация MAC уникальна тем, что клапан обеспечивает неизменно высокое усилие переключения, а время срабатывания при этом повторяется независимо от колебаний давления на входе.
